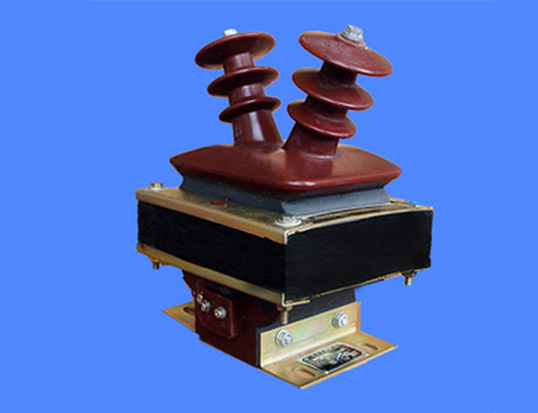

JDZ(J)-10型互感器是一種電壓互感器,主要用于電力系統中,將高電壓變成標準的低電壓,以便進行測量、保護和控制。其型號中的各個部分有特定的含義:
"J":表示電壓互感器;
"D":表示單相;
"Z":表示澆注絕緣;
"10":表示額定電壓為10千伏;
如果型號中包含"J",這通常表示互感器具有接地保護功能。
關于JDZ-10型互感器的安裝方式,一般推薦水平安裝。如果安裝在密封的柜內,無論是水平還是垂直安裝通常都可以,因為密封柜內不會受到空氣中的灰塵和污穢物的影響。但在暴露的環境中,如果垂直安裝,空氣中的灰塵和污穢物可能會堆積在互感器的支柱上,影響其絕緣效果,尤其是爬電距離。
關于JDZ-10型互感器的接線方式,如果是兩臺10/0.1千伏的電壓互感器進行V/V接線,即每個互感器的二次繞組都連接在一起,那么二次線電壓為100伏。這是通過將兩個互感器的二次端子Uab、Ubc、Uca連接在一起,形成一個閉合的回路,實現的。
JDZ-10型互感器的鐵芯生銹會影響其性能,因為鐵芯生銹會導致截面積減小,層間絕緣破壞,進而影響互感器的容量和發熱情況。
至于預防電壓互感器擊穿,通常需要通過耐壓試驗來確保其絕緣強度。如果耐壓試驗無法通過,說明互感器可能不能滿足運行要求,應當被淘汰。互感器表面如果有擊穿的黑點,通常表示已經發生了擊穿,電壓無法上去。
對于JDZ-10/√3型的互感器,以V-V接法在10千伏系統中使用時,需要查看互感器銘牌上的標示,了解不同二次接法對應的變比。然后,將互感器實測的數據乘以相應的倍數,即可得知一次線路的電壓。
不同型號的JDZ互感器,如JDZJ-10Q和JDZ-10Q,主要區別可能在于特定的功能或者設計細節。
