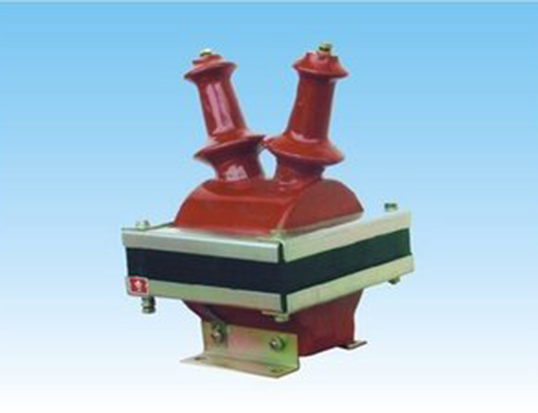

JDZ（J）-10型互感器是一種電壓互感器，主要用于電力系統中的電壓測量和保護。以下是關于JDZ（J）-10型互感器的一些詳細信息：

結構特點：JDZ（J）-10型互感器采用澆注絕緣結構，具有優良的絕緣性能和機械強度。其鐵芯由高導磁率的硅鋼片組成，用于傳遞磁場。一次繞組和二次繞組分別繞制在鐵芯上，一次繞組接入高壓系統，二次繞組輸出電壓信號。

型號含義：JDZ（J）-10型互感器的型號含義如下：J表示電壓互感器；D表示單相；Z表示澆注絕緣；10表示額定電壓為10kV。

安裝方式：JDZ（J）-10型互感器可以水平安裝，也可以垂直安裝。在密封的柜內安裝時，安裝方式不受限制。但在暴露環境中，建議垂直安裝，以防止空氣中的灰塵和污穢物落在互感器支柱上，影響傘裙的絕緣效果。

接線方式：JDZ（J）-10型互感器支持V/V接法，即兩臺互感器的一次繞組分別接入高壓系統的兩相，二次繞組之間相互連接，形成一個閉合的回路。此外，還有其他接線方式，如Y/Y接法和Y/Δ接法等。

二次電壓：對于JDZ（J）-10型互感器，若采用V/V接法，二次線電壓為100V。即Uab、Ubc、Uca三相二次電壓均為100V。

預防擊穿：為防止JDZ（J）-10型互感器擊穿，應定期進行耐壓試驗，確保其絕緣強度滿足運行要求。同時，要注意互感器表面的完整性，防止出現黑點等缺陷。

鐵芯生銹：鐵芯生銹會導致互感器容量減小，鐵芯發熱，影響互感器的性能。因此，應定期檢查互感器的鐵芯，及時清除銹跡。

型號區別：JDZ（J）-10型互感器與其他型號的互感器主要區別在于設計序號和部分結構、材料的不同。在實際應用中，不同型號的互感器應根據具體需求選擇。
